煙突~後檣にかけてのディテールを整える – 続・1/700で天龍型軽巡をつくる: 7

| カテゴリィ: 続・1/700で天龍型軽巡をつくる

今回は、煙突や後部主砲まわりを構成する上構関係のディテールアップ。
基本的なバランスは旧キットと比べるまでもなく良い出来なのだが、細かく見てゆくと意外と手を入れたくなる箇所がでてくる。


煙突本体はシルエットを整理し、煙突周囲は密度を高める

前後の機銃台や探照灯台など、煙突周囲の諸装備については1942年仕様について考えた回にて述べたのでそちらを参照してほしい。

煙突本体で気になるのは頂部で、キノコ状のシルエットになっているのがしっくりこない。ここは一旦接着したあと側壁を面一に整形し、いつものようにスジボリでジャッキステーを表現した。

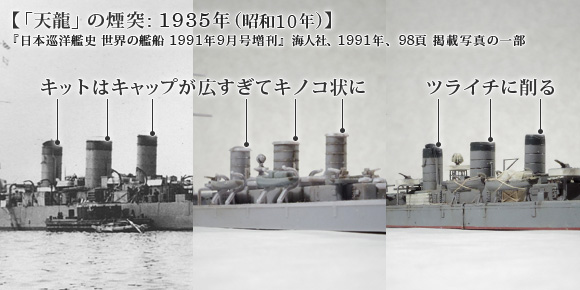

「天龍」の煙突 写真の通り、実物は割と無個性なかたち。[1] なぜこんなアレンジにしたのか、よくわからん……。

天面は珍しく雨除け格子ではなく5,500t級風に整流仕切が表現されているが、ちょっと浅いので刳り貫いてプラ板で仕切を入れ直した。

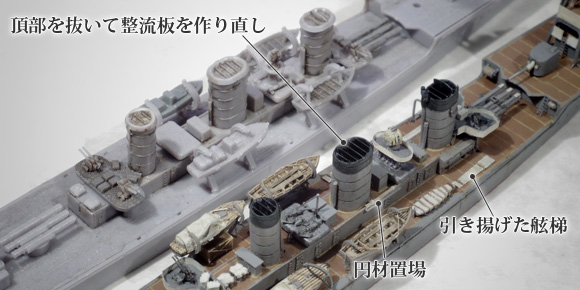

「天龍型」の煙突内部 煙突頂部は抜いてやると、やはり「らしい」感じがする。雨除け格子は寄りの写真でなければ見えないので、1/700では省略するのが私の常。

ジャッキステーを凹モールド化する際、側面の蒸気捨管を削ってしまったのでプラ棒で作り直し。ついでに右舷前面に垂直梯子をエッチングで追加した。梯子として売られているものを使っても良いのだが、入手が楽なので専らトライツールの0.32mm角メッシュを切って使っている。

2番煙突脇には、円材置場らしきものがあるので0.3mmプラ棒で再現。また、1番煙突右舷と1・2番煙突間左舷には、収容した舷梯を再現した。実物の写真ではキャンバスで包まれているのであろう、白っぽい塊に見えるのでそのように。
このあたりは色彩的に単調になりがちなので、位置的に丁度アクセントができて良い。

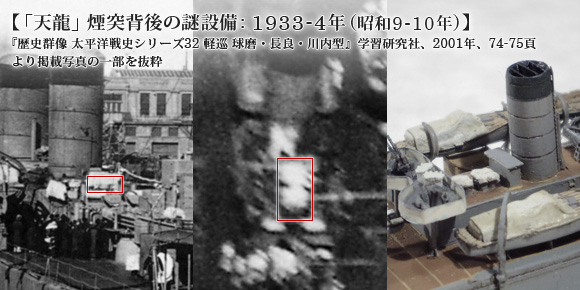

「天龍」煙突背後の謎設備: 1933-4年 (昭和9-10年) この写真でしか細部が判らんので、正体はやはり謎。[2] 単艦式掃海具?

スクラッチの時、よく判らないので謎の箱を置いた3番煙突直後は、新キットでも似たような謎の箱になっててちょっと笑ったのだが、今回あらためて写真を観察すると円筒を並べたものにキャンバスを掛けたように見える写真があったので、プラ棒とアルミ箔で再現してみた。
この謎箱、1942年仕様では使わない指示となっているが、後部機銃台位置を後ろにずらすと撤去しなくとも良くなる。

後檣とアンテナはスリムに、周辺は要素を足してメリハリを

後檣は前檣ほどアレンジが強くないので、ほぼキットのサイズのまま真鍮線と伸ばしランナーに置き換え。
主柱が上0.3mm、根本0.5mmのテーパー付きで、横桁と斜桁が太さ0.2mm

1934年 (昭和9年) の「天龍」後部操舵室後方より スクラッチ版より再掲。

後檣後ろの後部操舵室らしき部屋は、右舷後部に梯子をつけるための張り出しがあり、左右非対称。[3] [4] キットでは再現されていないので、プラ板で右舷を拡張して梯子を追加

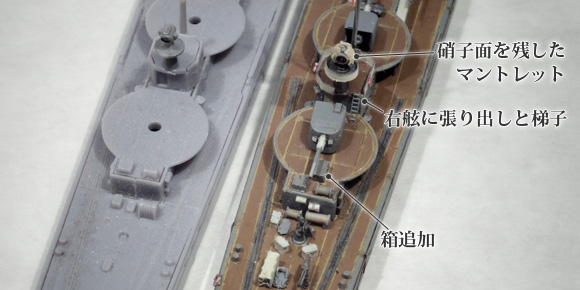

「龍田」後部操舵室付近 後部操舵室右舷の張り出しの他、4番砲座後面など、全体に省略されているディテールを追加。

探照燈にはマントレットを表現してみた。0.3mmプラ棒をラジオペンチのギザギザ部分で軽くつまんで、断面を歪ませたものを貼りつけている。
装備方法としては、真珠湾の「阿武隈」[5] のように全体を覆うのが一般的だが、駆逐艦「彌生」で硝子面を残して覆っている[6] のが面白かったので真似てみた。
ソロモン夜戦の際の「天龍」は、もしかしたらこんな感じだったかもしれない。

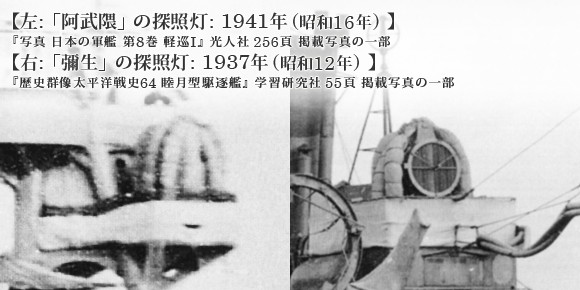

「龍田」後部操舵室付近 左が真珠湾の「阿武隈」、右が日華事変ごろの「彌生」。

ループアンテナはスクラッチの際にはプラパーツの中を抜いたが、今回は手持ちを使いきったのでプラ板から作ってみた。
プラペーパーに0.8mmの穴を開け、その周囲を切り込んで約1mm径の輪を作成し、1箇所を切り欠いてCの字にする。

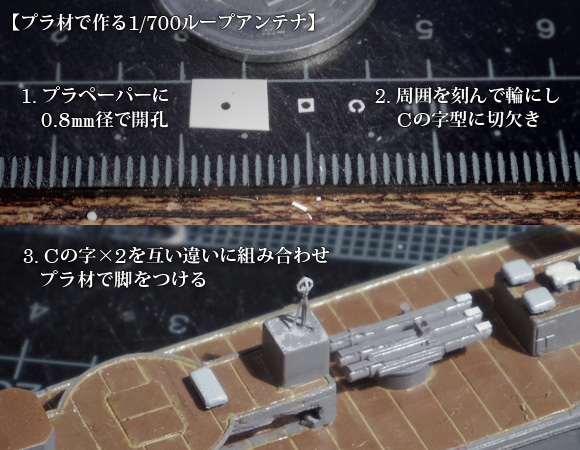

プラ材で作る1/700ループアンテナ 見た目より難易度は低いが、とにかく根性は試される。

土台部分にプラ棒や伸ばしランナーで脚を組んでから、先の「Cの字」ふたつを互い違いに取り付ける。脚は金属線の方が丈夫なのだが、プラ材の方が接着強度や角度調整で勝る。ひとつめの「Cの字」を充分乾燥させてからふたつ目を付けるようにすれば、比較的やりやすい。
エッチングを使うと云う選択肢は、難易度的にも経済的にもナシ。

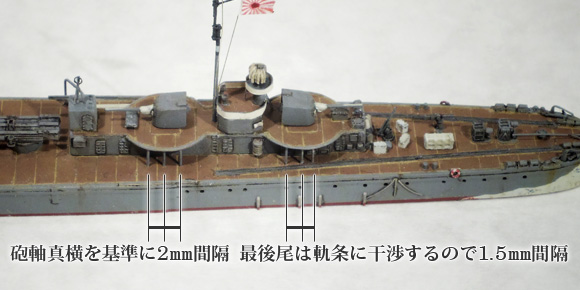

砲座下の支柱 船体に砲座を接着する前に、甲板に下穴を開けておくと楽。

砲座左右の張り出し下には3本ずつ支柱が立っているので、0.3mmプラ棒で再現。
主砲の旋回軸の真横とその前後約2mmの位置にあり、4番砲の最後尾の支柱は機雷敷設軌条と干渉するため、他の支柱よりやや間隔が狭い。


前回の艦橋の回に比べると、煙突から後檣付近にかけてはアレンジの少ない素直な解釈をしており、専らディテール面の調整のみである。
前述のとおり、1/700艦艇キットのお約束であった煙突の雨除け格子のプラパーツ化を廃したのが特徴的で、近年ではフジミの駆逐艦などにもみられる。

そのまま仕上げても側面から見たときのシルエットが美しいし、エッチングで雨除け格子を再現するにも加工の手間が少なくて済む。そのまま、今後の艦船模型のスタンダード表現になってくれると嬉しいのだが。


参考書籍

  • 『日本巡洋艦史 世界の艦船 1991年9月号増刊』海人社、1991年、98頁 ^1
  • 「『天龍』『龍田』」『歴史群像 太平洋戦史シリーズ32 軽巡 球磨・長良・川内型』学習研究社、2001年、74-75頁 ^2 ^3
  • 田村 俊夫「日本海軍最初の軽巡『天龍』『龍田』の知られざる兵装変遷」『歴史群像 太平洋戦史シリーズ51 帝国海軍 真実の艦艇史2』学習研究社、2005年、93-94頁 ^2
  • 「軽巡洋艦『阿武隈』写真説明」『写真 日本の軍艦 第8巻 軽巡I』光人社、1990年、256頁^5
  • 『歴史群像 太平洋戦史シリーズ64 睦月型駆逐艦』学研マーケティング、2008年、55頁 ^6

参考ウェブサイト

全て敬称略。
