今回は三笠後編、竣工時として仕上げるための変更点と、カラーリングの不明点について考えてみる。
航空機の無い時代ゆえ、上空からの写真がなく、知名度の割には水平面の色調の手掛かりが少ないのが意外だった。


竣工時に改造する

竣工時と日露戦役時の違いは、船体に集中している。上部構造物はほぼ黄海海戦時のままのようだ。

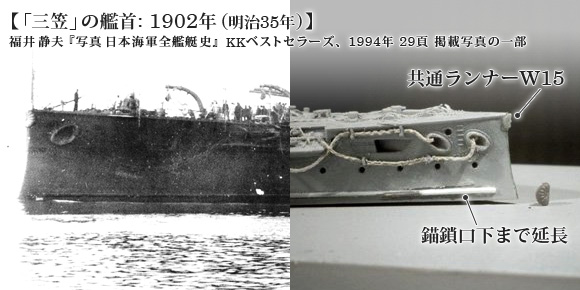

喫水線上端に沿ってショアリングバンドのモールドがあるが、竣工時はキットのモールドより長く、錨鎖口の下まであった。[1] これは竣工後しばらくして、錨をひっかけてしまうために短縮されたらしい。

「三笠」の艦首: 1902年 (明治35年)
これは竣工時に限らないが、菊花紋章が異様に大きいので静協Wランナーのものに置換。

逆に艦尾はやや長すぎる[2] ので、スターンウォークの前端あたりまで短縮

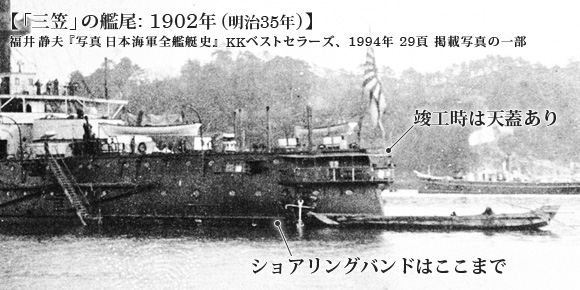

「三笠」の艦尾: 1902年 (明治35年)
艦尾副錨は竣工時ならキットのままでOK、日露戦役時には撤去されていたようなので注意。

竣工時のスターンウォークには天蓋がある[3] のでプラ板で天蓋を追加。これは日露戦役時も同様だが、下半分の手すりには斜め格子がついているので、ファインモールドの長方形メッシュ1.6×0.9mmとハセガワトライツールの菱形メッシュLサイズを組み合わせてそれらしく再現してみた。

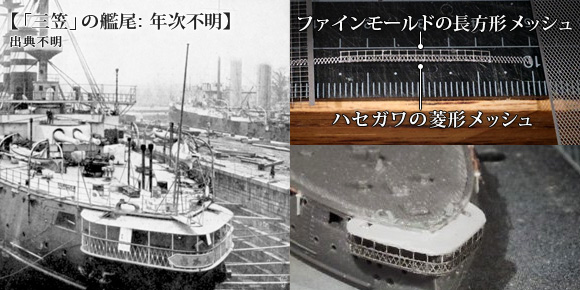

「三笠」の艦尾: 年次不明
出典不明のため年次不明としたが、建造中の写真なので1902年 (明治35年) 以前なのは確実。スターンウォーク手すり部は厳密には長方形1マスに菱形4つ分のピッチとなるのが正しい。

防雷網をしまうネットラックは、キットでは純正エッチング使用を想定してか付け根部分しかない。日露戦役時以降は純正エッチングのようなハシゴ状だが、竣工時は抜けてないただの無垢板なので、エバーグリーンの0.25×0.75mmプラ棒で再現。防雷網本体については前回説明した通り。

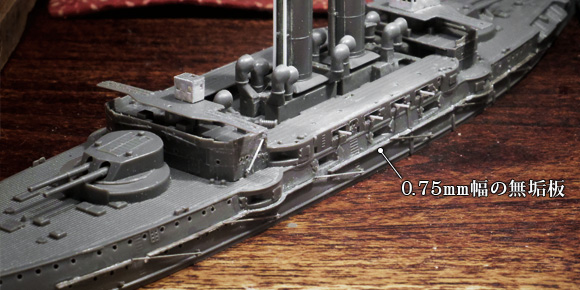

「三笠」のネットラック
結局この上から防雷網を載せてしまったので、純正エッチングの方が楽だったかも……。

砲塔天蓋は黒かったのか?

塗装は、1901年 (明治34年) 付の艦船造修規則によると上甲板以下と煙突、マストが黒、上甲板以上が鼠色[4] とされているが、後年の所謂軍艦色の鼠色と異なり、写真を見ると煙突の識別帯の白線と区別がつかないほど淡い。
また、主砲塔天蓋やバーベット上面がハセガワの1/350版や他社の完成品ミニチュアなどでは黒塗装されているが、艦船造修規則にはそのような記載はない。
ではこの黒指定はどこから来たのだろうかと云う話だが、おそらく1902年 (明治35年) 撮影の後方からの写真[5] が元ネタではないかと思う。

「三笠」の後部主砲: 1902年 (明治35年)
確かに、この1枚だけでは天蓋もバーベットも黒く見えるが……? そして、砲塔や艦橋は「鼠色」の筈だが、見た目にはほとんど白。

だが、別角度のこの写真をみると天蓋は白く見えるので、実際は規則通りの灰色で、先の写真は角度と影のマジックで黒く見えているだけではないかと思う。
バーベット上面についてはこのカットでも暗色なので暗色は確定だが、黒塗装ではなく鉄甲板の方が理にかなっているように思う。

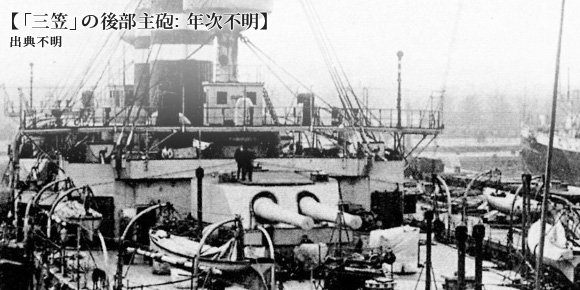

「三笠」の後部主砲: 年次不明
先ほどのスターンウォークの写真と同じものの主砲部分。竣工前なので、その後砲塔天蓋が黒く塗られた可能性も皆無ではない。

パターンの推定が終わったところで、それぞれの色調だが、船体は生の黒だと黒すぎるので、ガンダムカラーのMSファントムグレーを使用。最初はいつものようにRLM 70ブラックグレーで塗ってみたのだが、ここまで大面積だと意外と彩度の主張が強く、褪せた黒ではなく明らかに緑に見えてしまったので没。

船体 N3 GSIクレオス ガンダムカラー
UG15 MSファントムグレー
船体 () 10GY 2.5/2 GSIクレオス Mr. カラー 新蓋
C18 RLM 70 ブラックグリーン

鼠色はいつもの白こと特色311番のベトナム三毛猫グレー。煙突白帯も写真では区別がつかないので同色で。

5GY 8/0.5 GSIクレオス
Mr. カラー 新蓋
C311
グレー FS36622

木甲板は以前「嵯峨」を作ったときと同じ考え方で塗っているが、今回は竣工直後のまだ褪色が進んでいない状態なので、7.5YR 5/2とした。

木甲板 7.5YR 5/2 Mr. カラー 旧蓋/新ラベル
C43
ウッドブラウン
+
ガイアノーツ 鉄道模型用カラー
No. 1005
ねずみ色1号

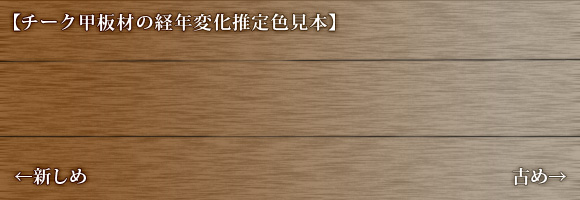

下のイメージ図で云えば、左から1/3くらいの状態。

チーク甲板材の経年変化推定色見本「嵯峨」製作時に作った、「日本丸」の写真からの甲板色褪色推定イメージ。

鉄甲板部分は両舷砲郭部の上のボートデッキと、先に推定した主砲バーベット部の2か所だが、当時の鉄甲板部分が二次大戦期同様の無塗装亜鉛メッキなのか、異なる仕上げなのかは資料を見つけられなかった。よって、今回は無塗装亜鉛メッキと同様に5R 4.5/0.5で仕上げた。これはいつも云っている通り、表面が劣化したメッキ面の純粋な再現ではなく、リノリウムや木甲板との相性から赤みに振っているだけで、実際は完全な無彩色、新しいうちはやや青みのグレーになる筈だ。

鉄甲板
(亜鉛鍍金鋼鈑?)
5R4.5/0.5 GSIクレオス
特色セット ザ・グレイ
MT01
グレートーン1
+
Mr. カラー 旧蓋/新ラベル
C3
レッド ()

では最後に完成写真。

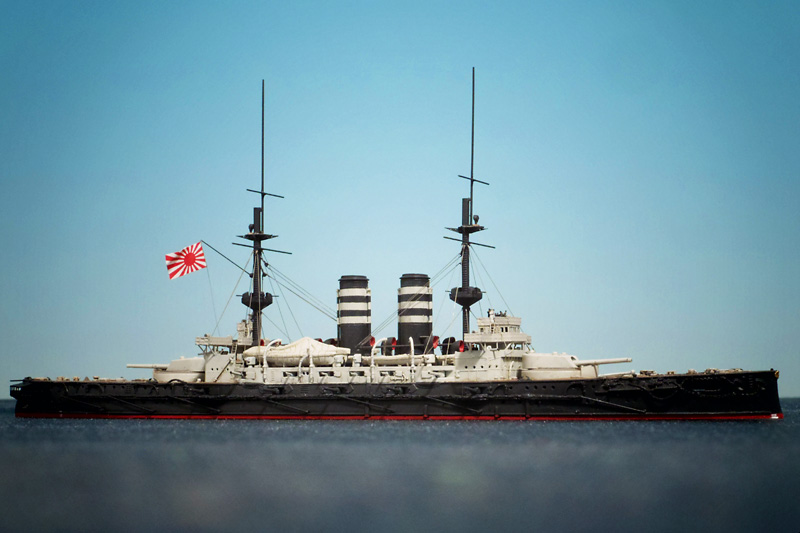

ハセガワ1/700「三笠」を右舷から
クリックで拡大。マスト基部とデリックの張り線は0.1mm洋白線。

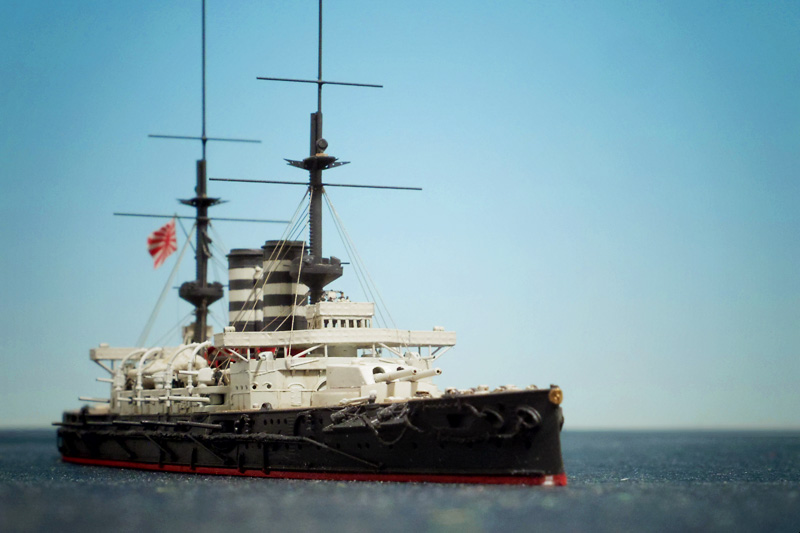

ハセガワ1/700「三笠」を正面から
クリックで拡大。艦橋上下間の支柱は0.3mm角棒に置き換えている。

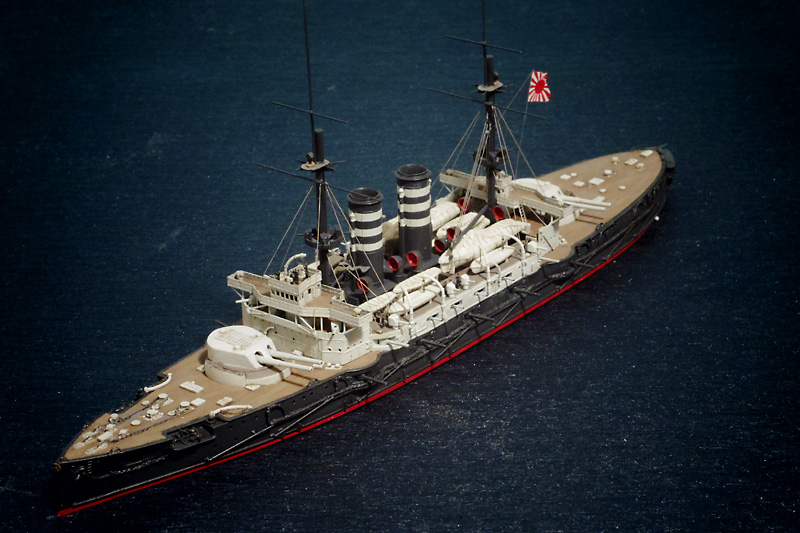

ハセガワ1/700「三笠」を左舷から
クリックで拡大。木甲板は以前の「嵯峨」より鮮やかめで。

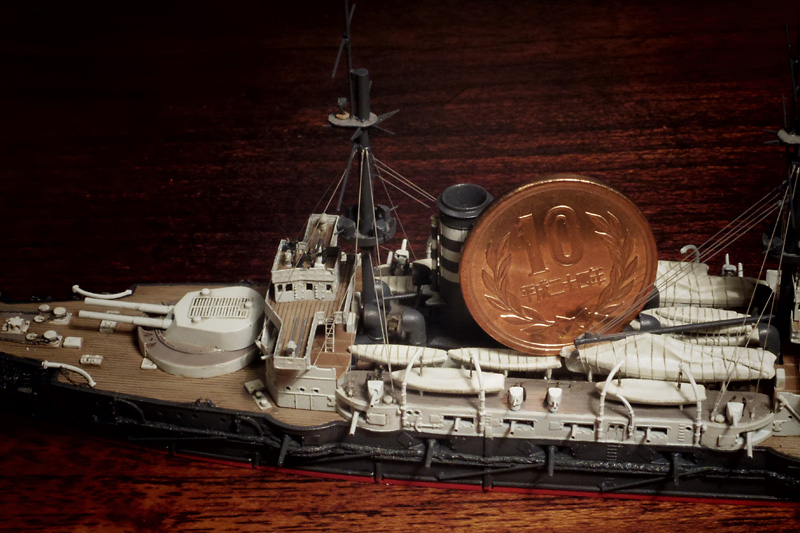

ハセガワ1/700「三笠」のディテール
クリックで拡大。艦橋や速射砲付近には、いつものプラ棒から切り出した人々を配置。


さて、前弩級戦艦を組むのは初めてで、しかも戦艦を組むのも実に四半世紀ぶりだったのだが、イメージ以上に時間がかかってしまった。全長は二次大戦の頃の大型駆逐艦とさして変わらないのだが、構成要素は駆逐艦に比べて桁違いに多く、小なりとはいえやはり戦艦、侮りがたしである。

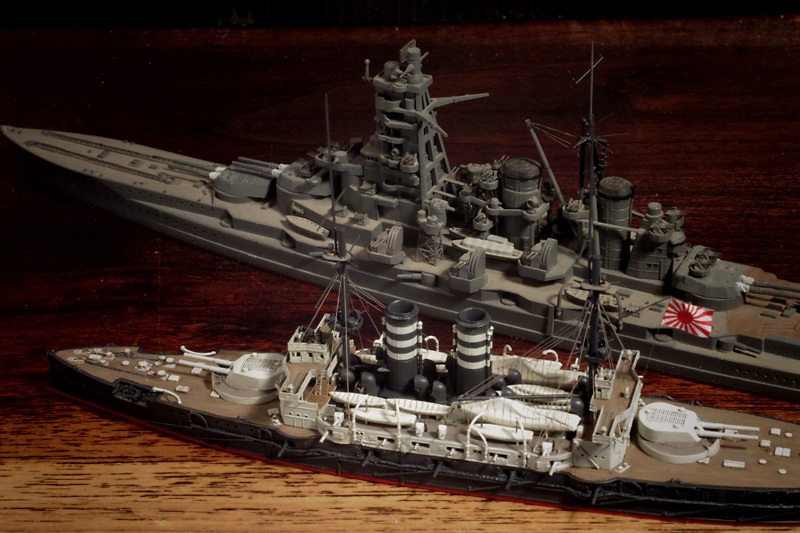

ハセガワ1/700「三笠」と「金剛」
クリックで拡大。我が家唯一の戦艦だった、四半世紀前製作の「金剛」とのツーショット。奇しくも両方とも実物がヴィッカース製、模型がハセガワ製である。


参考書籍

  • 福井 静夫『写真 日本海軍全艦艇史』KKベストセラーズ、1994年、29頁^1 ^2 ^3 ^5
  • 衣島 尚一「日本の軍艦塗装の変遷」『軍艦の塗装 モデルアート5月号臨時増刊 No. 561』モデルアート社、2000年、28頁^4

全て敬称略
