短艇模型スペシャル No.6「英空母イラストリアスの短艇: 総論篇」– 1/700で初代空母イラストリアスをつくる: 4

| カテゴリィ: 【不定期更新】短艇模型スペシャル【連載中】1/700で初代空母イラストリアスをつくる

短艇周りは目立たない部分ではあるが、このキットでは最も問題が多いと思う。さりとて完成後は飛行甲板に隠れ、拘っても全体の印象はさして変わらないのが悩ましいところ。

だが、それでもやはり調べたくなってしまうのだ、まあ一種の病気である。


まずは当時のイラストリアスが積んでいた短艇は何か。「Warship Profile 10: HMS Illustrious, Royal Navy Aircraft Carrier 1939-1956」 (以下「プロファイル」)によれば以下の14艘である。[1]

  • 35ft admiral’s barge (35ftアドミラルズバージ): 1
  • 35ft fast motor boat (35ftファストモーターボート、以降35ft FMB): 2
  • 35ft crush boat (35ftクラッシュボート): 1
  • 32ft motor cutter (32ftモーターカッター): 2
  • 25ft fast motor boat (25ftファストモーターボート、以降25ft FMB): 1
  • 32ft cutter (32ftカッター): 2
  • 16ft fast motor dinghy (16ftディンギー): 1
  • 27ft whaler (27ftホエーラー): 2
  • 14ft sailing dinghy (14ftディンギー): 2

上記のうち太字の5艘が天蓋付きの操舵室を持つ動力付きの艇、日本で云えば内火艇型のもので、本稿ではモーターボート型と仮称する。

25ft ファストモーターボート
25ft FMB。日本の内火艇に比べると、固定天蓋が3つに分かれているのが特徴。

そして、同級のヴィクトリアスの短艇が、「The Aircraft Carrier Victorious (Anatomy of the Ship)」(以下「アナトミー」)によれば以下の12艘である。[2]

  • 36ft mortor pinnace (36ftモーターピンネース): 2
  • 35ft fast motor boat (35ft FMB): 1
  • 35ft fast seaplane tender (35ftファストシープレーンテンダー): 1
  • 32ft cutter (32ftカッター): 4
  • 27ft whaler (27ftホエーラー): 2
  • 25ft fast motor boat (25ft FMB): 1
  • 16ft dinghy (16ftディンギー): 1

こちらは4艘がモーターボート型である。一方、キットで取付指示があるのは

  • 35ft級のモーターボート型 (C15): 1
  • 27ft級のモーターボート型 (C8): 1
  • 25ft級のモーターボート型 (C9): 1
  • 31ft級のカッター型 (E15): 4
  • 27ft級のカッター型 (E12): 2
  • 25ft級のカッター型 (E11): 2

の11艘で内3隻がモーターボート型、大きさ・数量ともに前述の2資料とは一致しない。
32ft (パーツ実測では31ft相当だが) カッターが4艘あることから、アナトミーのヴィクトリアスを参考にしたのかもしれないが、27ftサイズのFMB型や27ft・25ftのカッター型の艇は上記2資料にはない。C15が35ft FMB、C9は25ft FMBは間違いないだろう。

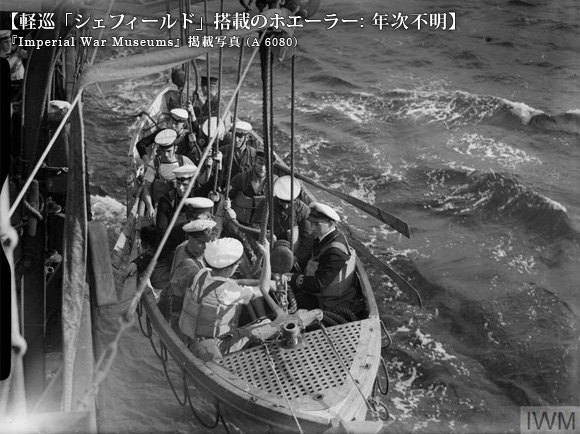

軽巡「シェフィールド」搭載のホエーラー
パースが付いてて判り辛いが、ホエーラーは後半がやや肥った木の葉形平面の艇。日本海軍では日露戦争期の艦艇に搭載例がみられる。

C8・E11・E12はサイズ的に合致する艇が無いが、E11は装備位置的に角船尾だが27ftホエーラーのつもりかもしれない。謎なのは、前作のアークロイヤルで27ftホエーラーはパーツ化されており、敢えて形状の異なるパーツを新規に起こす理由がない点だ。
また、16ftディンギーは完成後見えない位置なので省略されたのだろう。

ここまで各資料とキットが食い違ってしまうと、何を正とすべきか悩ましいが、今回はプロファイルの構成に準拠したいと思う。
できればプロファイルの記述も写真から裏を取りたいところだが、この時期の「イラストリアス」の短艇が確認できる写真は竣工時右舷後方のものしか見つけられず、完全特定には程遠い。

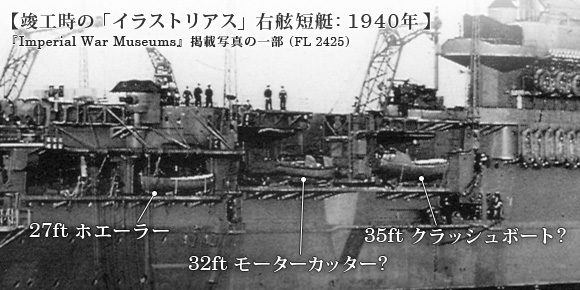

竣工時の「イラストリアス」右舷短艇
前から3列目のホエーラーは容易に確認できるが、前2列の構成は判りづらい。モーターカッターとホエーラーについてはプロファイルの記述と辻褄も合う。最前列の艇は正直よくわからない。

あと、冒頭に書いた通り、キットの短艇はサイズ云々以前にフネとしての基本形状がイマイチで、余計にどの艇をパーツ化したのかが不明瞭になっている感がある。
新キット作例と云うことで極力キットパーツの完全置換は避けたかったのだが、改修のベースとするにもサイズ・数量とも合わず、結局、大半を静協のWL共通ランナーの日本艦用短艇をベースとして作り直した。

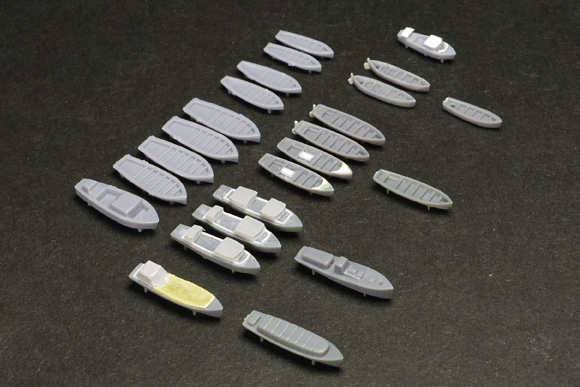

アオシマイラストリアスの短艇の改修
左列がキットパーツ、中央が主に静協パーツで製作したもの、右列がベースとなったパーツ。
キットパーツが全体に扁平な傾向にあるのが判ると思う。


このキットの美点である船体形状の美しさとパーツ構成の簡潔さを連載冒頭に触れた所為で、どうしても各論の記事となるとひたすら粗探しのような構成になってしまうのが心苦しい。

以前から燕雀洞をご覧いただいている諸兄は周知のこととは思うが、私の持つある種の病的気質でやっている部分も多いので、指摘事項を確認するのと、それを修正すべきかは別物として考えていただければ幸いである。
例えば今回の短艇も、完成してしまえば飛行甲板の影となり横から眺めるだけのものなので、キットのまま組み上げても艦姿の美しさが損なわれる訳ではない。全体のシルエットに重きを置くモデリングであれば、知ったうえで無視しても構わないと思うのだ。

それでもなお短艇を作り変えたいと思ったのは、これがヒトのサイズを感じさせるものであり、また形状としてこんにちの我々にも馴染み深い姿をしており、それゆえにキットの曖昧な形状に覚える違和感が大きかったためである。
巨大な軍艦と云う、現代の民間人にとってはファンタジイにも感じられるような非日常なそれを理解するための入り口として私は短艇を視ているので、些か手間に見合わずとも、少しこだわってみたいのだ。


参考書籍

  • D.J.Lyon『Warship Profile 10: HMS Illustrious, Royal Navy Aircraft Carrier 1939-1956』Profile Publications、1971年、237頁^1
  • Ross Watton『The Aircraft Carrier Victorious (Anatomy of the Ship)』Naval Institute Press、2004年、128-129頁^2

資料協力: NEETジョンブルことfake johnbull氏 (いつもありがとうございます!)
